5-4 BOM 一攤開，每顆料的工程圖跟著出來¶
案例主角：生管、製造、品保、業務 ｜ 模組：D 工程資料 · 流程圖製程表 · 品號工程圖檔
更新日期：2026-10 ｜ 重要度：★★★★☆
場景：圖在檔案伺服器裡，料號在 ERP 裡¶
岩月的產線要換線做「雨刷清潔劑 350ML 36 罐裝」。生管打開 BOM 看這個成品用了哪些料：白瓶、內塞、白蓋、紙箱，還有一桶原液。現場組長接著問：「白瓶的印刷區是多高？內塞是哪一款？」
答案都在工程圖上，但工程圖放在檔案伺服器的某個資料夾裡，檔名是工程師自己取的，有的用品號、有的用品名、有的只寫「白瓶_最終版2」。生管一邊開著 BOM、一邊在資料夾裡一層層找，找到了還要確認是不是最新版。品保驗收、業務回答客戶規格，也都在重複同一件事：料號在 ERP 裡，圖在別的地方，兩邊靠人去對。
現在：工程圖掛在品號上，BOM 流程圖直接攤開¶
岩月現在把每顆料的工程圖掛在品號資料上（「工程」分頁的工程圖檔欄），製程的作業影片掛在工程代號上。存檔時系統會把檔案收進公司的圖庫，路徑跟著品號走，不必再記它放在哪個資料夾。
打開流程圖製程表，查出成品，切到材料流向圖或展開圖：成品、半成品、每一顆料、每一道製程畫成一張圖。按工具列的 顯示工程圖檔，每張物料卡片下方直接附上它的工程圖——圖片或 PDF 都能預覽。

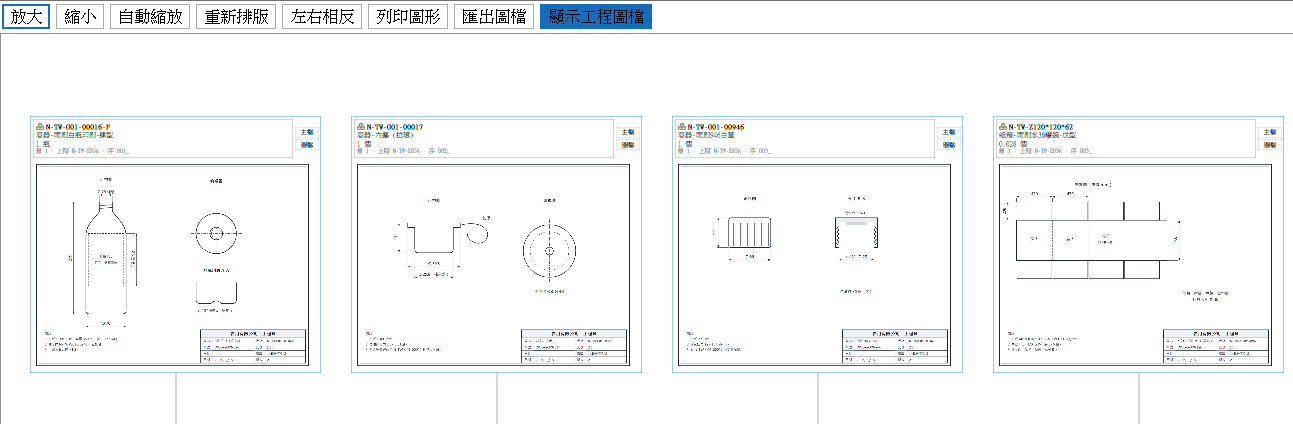

材料流向圖按下「顯示工程圖檔」：雨刷清潔劑用到的白瓶、內塞、白蓋、紙箱，每張卡片下方就是那顆料的工程圖。（實機截圖）
卡片右上有兩顆小按鈕：主檔 直接跳到這顆料的品號資料；圖檔 用電腦的預設程式打開原尺寸的工程圖，製程卡片上則是 影片，打開這道製程的作業影片。雙擊卡片也一樣能開。

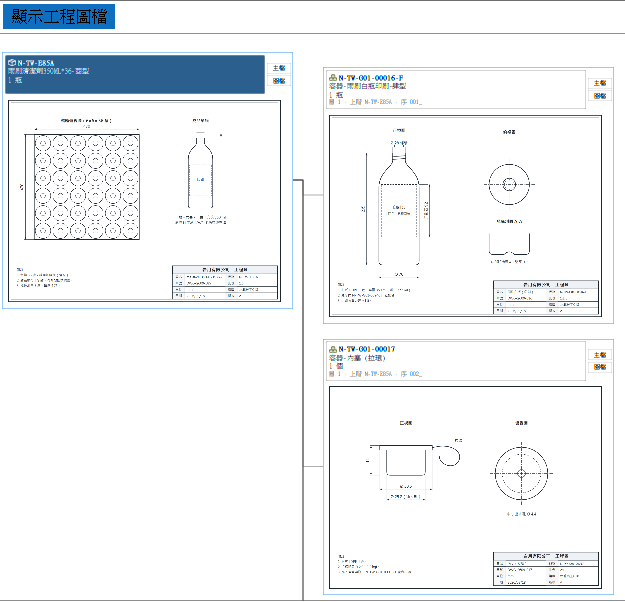

展開圖：左邊是成品（裝箱圖），右邊是下一層的白瓶與內塞。每張卡片右上的「主檔」「圖檔」小鈕，可以跳到品號資料或打開原圖。（實機截圖）
實際跑一遍¶
- 把圖掛上品號：在品號資料的「工程」分頁，工程圖檔欄選擇檔案、存檔，系統把檔案收進圖庫。製程影片在工程代號維護設定。
- 查出要看的成品：開流程圖製程表，起訖品號都填成品號，按查詢，再在左側清單點選這個成品。
- 攤開結構：切到展開圖（或材料流向圖），按
顯示工程圖檔，每張物料卡片下方出現工程圖預覽。 - 看細節：點卡片旁的
圖檔開原圖；製程卡片點影片看作業影片；點主檔跳到品號資料。
開檔不鎖住圖庫的原檔
按 圖檔 或 影片 時，系統先把檔案讀進來、在本機開一份副本，圖庫裡的原檔不會被開著的程式佔住。
帶來什麼¶
工程圖從「放在某個資料夾、靠人去找」變成跟著品號走。生管看 BOM、組長問規格、品保驗收、業務回客戶，打開同一張流程圖就能看到每顆料的圖；換版時在品號上選新的圖檔存檔，大家打開流程圖看到的就是新的那一張。
| 過去 | 現在 |
|---|---|
| 圖在檔案伺服器，檔名各取各的 | 工程圖掛在品號上，存檔自動收進圖庫 |
| 看 BOM 時另外開資料夾一層層找圖 | 流程圖一按「顯示工程圖檔」，每顆料的圖直接附在卡片下 |
| 作業影片散落各處 | 影片掛在工程代號上，製程卡片一鍵打開 |
| 圖各自存一份，不確定誰手上是新版 | 圖從品號上開，不再各自存一份 |
深入操作：D 工程資料 · 流程圖製程表 ｜ 品號基本資料
